Le Nostre Macchine

WM-TWIN 3S

TECHNICAL DATA
Length 2850 mm (approx.)
Width 2500 mm (approx.)
Height with transformer 3100 mm (approx.)
Height without transformer 2500 mm (approx.)
Weight 10500 kg (approx.)

WORKPART DATA
Max. Outer Diameter Workable 90 mm
Min. Outer Diameter Workable 40 mm
Number of windows From 4 to 12

AXES STROKES
Transverse Axes Z1 – Z2 38 mm
Vertical Axes Y1 – Y2 30 mm
Longitudinal Axes X1 – X2 198 mm
Indexing Axis TPP 0°-360°
Work part clamping Axis W1 10 mm
Tailstock Axis W2 63.1 mm

MILLING SPINDLES
Max. Power 14 kW
Max. Speed 8000 rpm
Tool-holder connection HSK-C63

ELECTRIC SYSTEM
CNC SIEMENS SINUMERIK 840D SL
NCU SIEMENS 730.3B-PN
PLC SIEMENS SIMATIC ET 200SP
HMI SIEMENS OP012 12,1″ TFT
ROBOT YASKAWA GP8
Installed power 40 kW

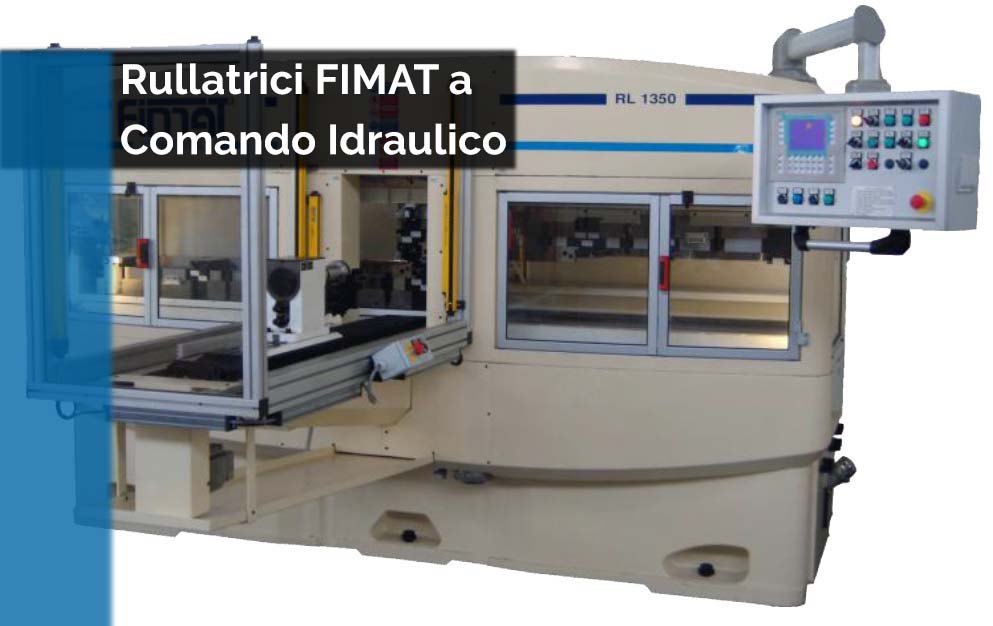

Rullatrici FIMAT a Comando Idraulico – RH800, RH1150 & RH1350

  • Slitte di lavorazione azionate da cilindri idraulici.
  • Contropunte ad azionamento pneumatico o ad asse controllato.
  • Studio automazione macchina: soluzioni con robot o portale ad assi cartesiani secondo le esigenze del cliente
  • Attrezzamenti specifici in base ai pezzi da lavorare
  • Cicli speciali di lavorazione.
  • Porta cremagliere meccanico standard o a cambio rapido.
  • Fornitura e consulenza per le cremagliere.

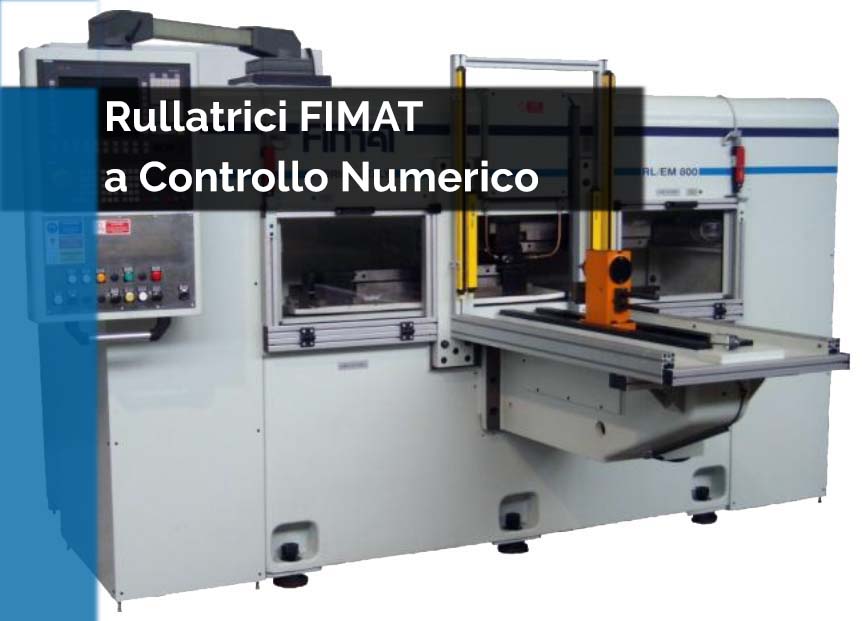

Rullatrici elettromeccaniche FIMAT a controllo numerico – RM800, RMH1150 & RM1350

  • Slitte di lavorazione azionate da viti a ricircolo di rulli satelliti e motori torque diretti. Nessun organo di trasmissione tra il motore e la vite.
  • Encoder assoluti per la gestione della slitte montati direttamente sulle viti
  • Contropunte ad assi controllati
  • Controllo numerico SIEMENS 840D SL
  • Studio automazione macchina: soluzioni con robot o portale ad assi cartesiani secondo le esigenze del cliente
  • Attrezzamenti specifici in base ai pezzi da lavorare
  • cicli speciali di lavorazione.
  • Porta cremagliere meccanico standard o a cambio rapido.
  • Fornitura e consulenza per le cremagliere.

Smussatrice KEM503 (su licenza Wera Profilator)

  • Macchina compatta per la smussatura di profili a forma libera, nonché spuntatura e arrotondatura di dentature interne, esterne e speciali.
  • Smussatura di ingranaggi spiroconici tramite interpolazione a 5 assi.
  • 7 assi controllati in totale.
  • Utilizzo di strumenti standard.
  • Grazie ad un software specifico è anche possibile l’utilizzo di programmi di smussatura elaborati tramite il sistema CAD-CAM.
  • Cicli di foratura programmabili.
  • Controllo della planarità dei pezzi e compensazione automatica dell’eccentricità nel piano orizzontale.
  • Arrotondamento delle teste dei denti tramite interpolazione cilindrica su ingranaggi a denti dritti.
  • Smussatura continua e sbavatura tramite sincronizzazione utensile/pezzo.
  • Strumento per la misurazione automatica e controllo integrità utensile effettuata da un sensore laser.

Attività di Trasformazione Rullatrici Roto-Flo Ex-Cell-O

  • ripristino completo della macchina in tutte le sue parti meccaniche. sostituzione completa di tutti gli impianti fluidici e elettrici. Le macchine vengono fornite con tutta la documentazione, certificazione CE e le stesse qualità produttive di una macchina nuova.
  • Studio e applicazione automazione e assi controllati
  • Attrezzamenti speciali personalizzati per venire in contro alle esigenze dei clienti.
  • Applicazione porta cremagliere meccanici standard o a cambio rapido.
  • Trasformazione macchine idrauliche in macchine elettromeccaniche

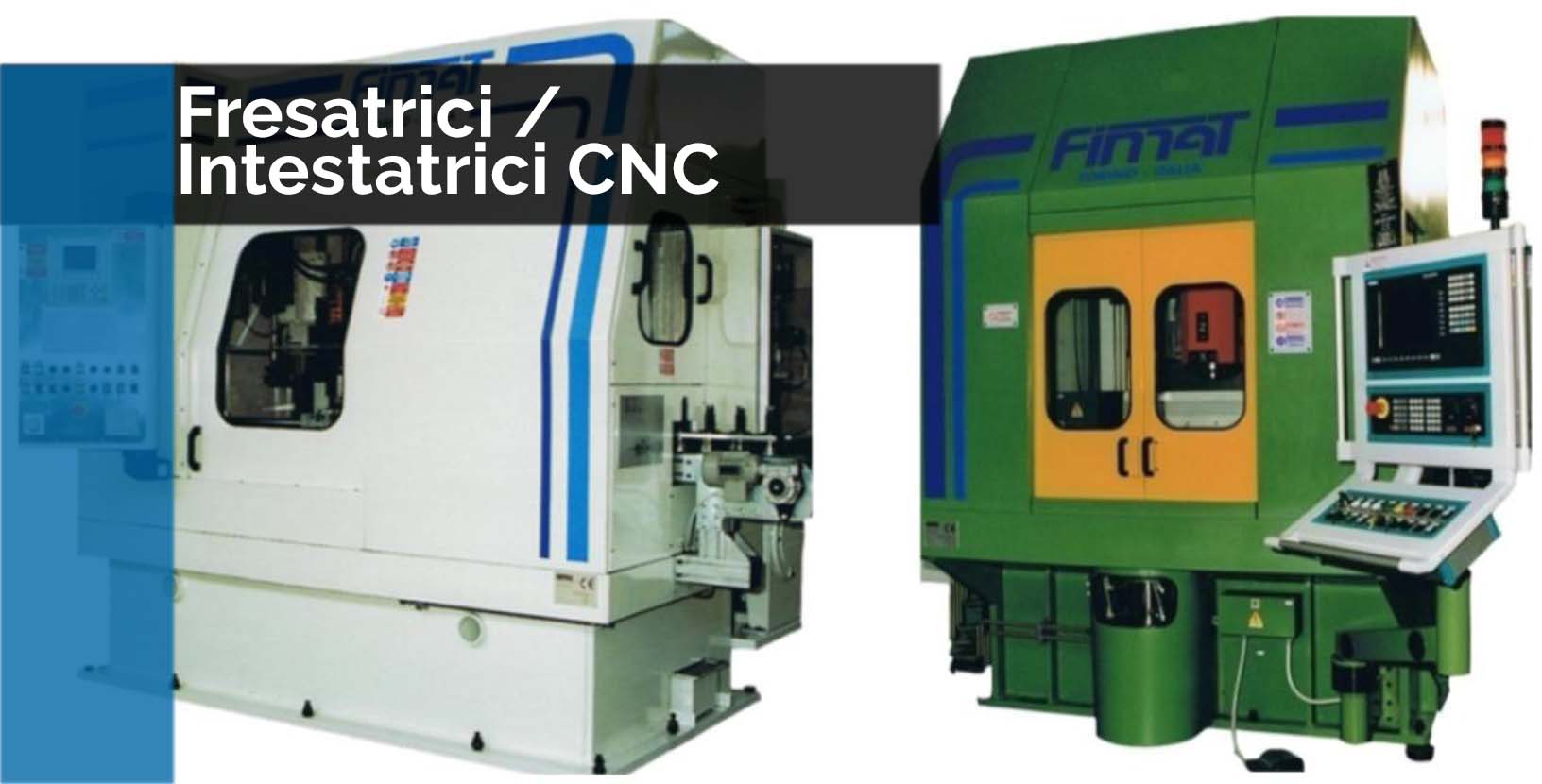

Fresatrici /Intestatrici CNC

  • Centro-Intestatrici a CNC per alberi e giunti omocinetici.
  • Modelli ad una o due teste di fresatura.
  • Lavorazione a secco.
  • Carico / scarico automatico.
  • Stazione di sbavatura.
  • Velocità mandrino variabile in continuo.

Costruzione e Revisione di Macchine Rettificatrici per le Gabbie dei Giunti Omocinetici

  • Rettifica finestre Gabbie WG-6 con 6 elettromandrini (sia nuove che revisionate).
  • Rettifica finestre Gabbie WG-8 con 8 elettromandrini per la lavorazione di gabbie con 4 o 8 finestre (nuove).
  • Rettifiche diametro interno gabbia.
  • Rettifiche diametro esterno gabbia.
  • Carico / scarico pezzo automatico.

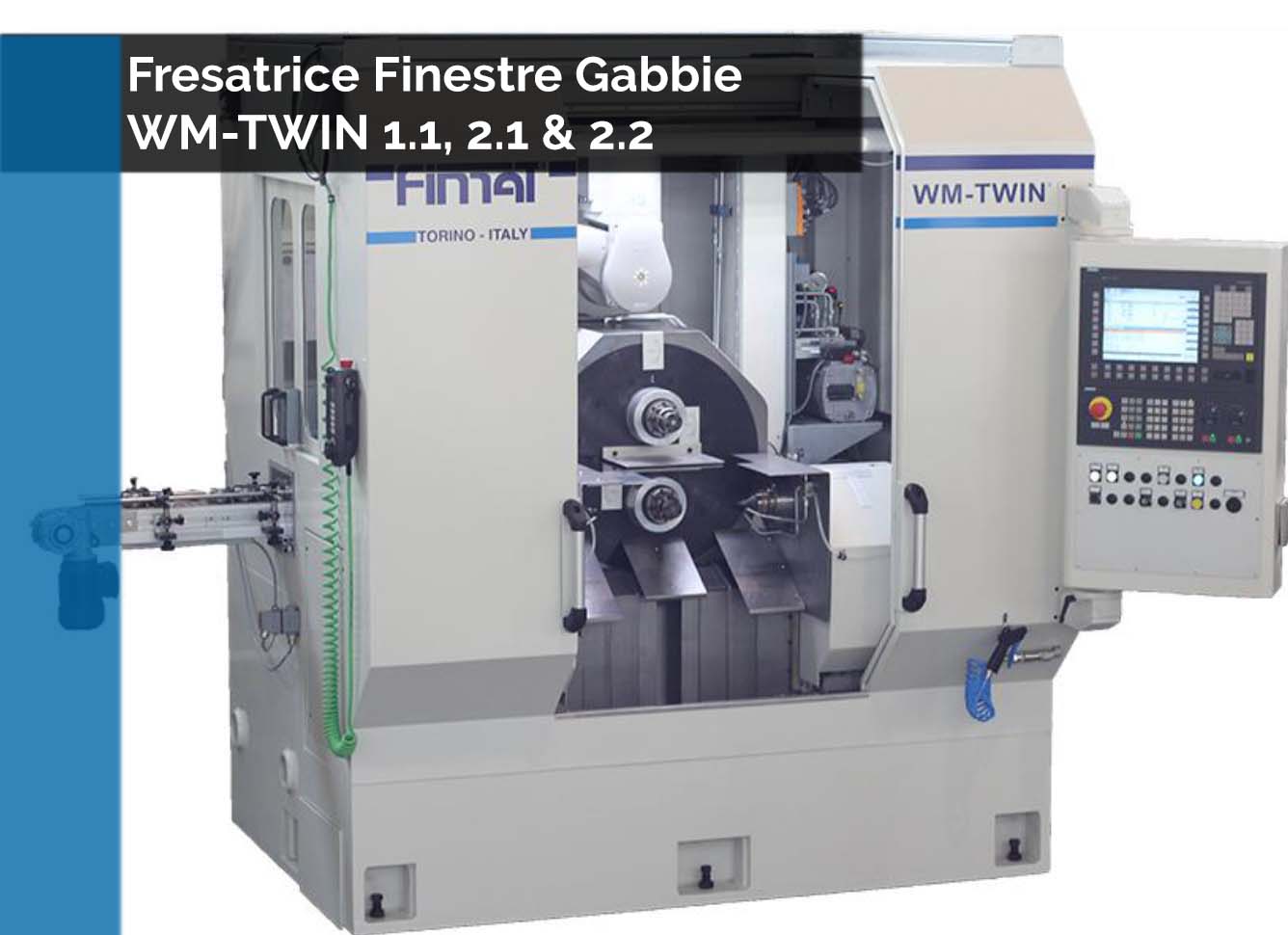

Nuova Fresatrice a Gabbia WM-Twin

  • Fresatura a secco delle finestre.
  • 7 assi controllati gestiti da un SIEMENS 840D SL
  • 2 elettromandrini per la lavorazione di due finestre contemporaneamente
  • Per le versioni 1.1 e 2.1, doppio mandrino porta pezzo per il carico/scarico dei pezzi in tempo mascherato.
  • Alta flessibilità: capacità di lavorare qualsiasi numero di finestre (pari o dispari).
  • Alta produttività: tempo ciclo su gabbie a 6 e 8 finestre paragonabile al tempo ciclo ottenuto sulle rettifiche.
  • Automazione tramite robot per il carico/scarico dei pezzi. Il robot è completamente gestito dalla macchina e non sono richiesti interventi da parte dell’operatore.
  • Interfaccia di controllo completamente parametrica e intuitiva.

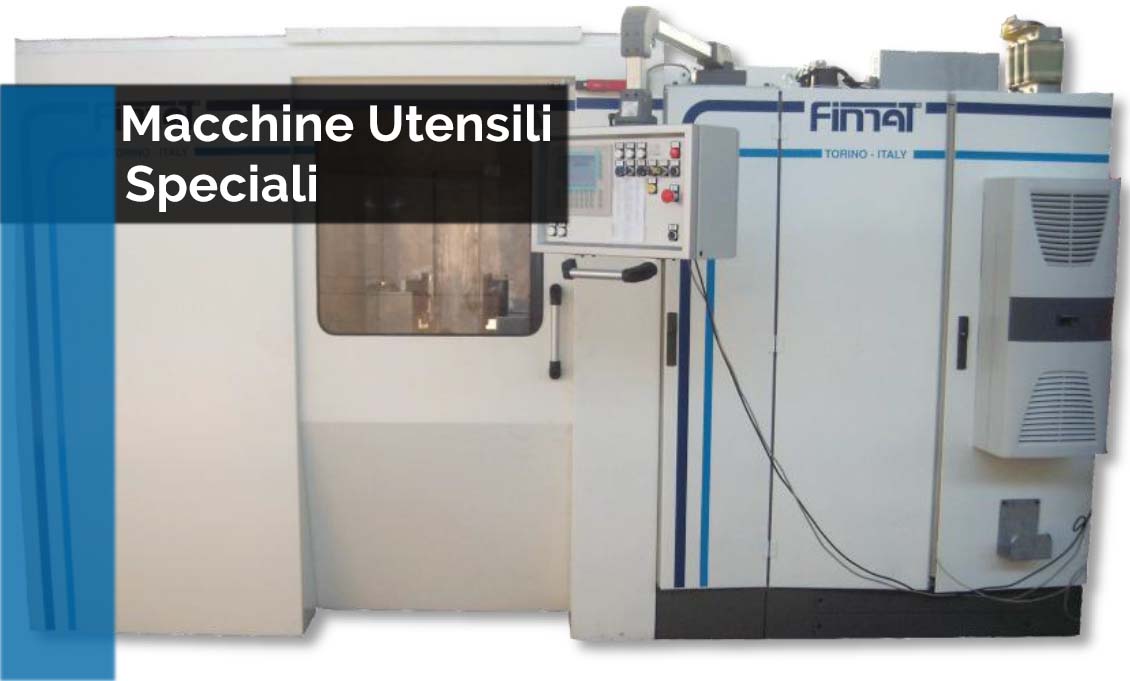

Attività di Revisione, Trasformazione Tecnologica (CNC) e Automazione di Macchine Utensili Speciali :

  • Rettifiche per interni ed esterni.
  • Rettifiche in piano.
  • Rettifiche senza centri.
  • Rettifiche filetti.
  • Dentatrici a creatore.
  • Dentatrici a coltello.
  • Sbarbatici per ingranaggi.
  • Spuntatrici per ingranaggi.
  • Torni.
  • Brocciatrici.
  • Centro-intestatrici.
